Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama: | Alat Pemesinan CNC Vertikal V85 | Tabel Ukuran: | 900 * 450mm |
---|---|---|---|
Perjalanan sumbu X / Y / Z: | 800/500 / 500mm | Ukuran sekrup bola: | 3616 |
Panduan ukuran jalan: | 35 | Jenis ATC: | 24 alat jenis lengan alat majalah |
Waktu penggantian alat: | 2,5 detik | Pakan cepat: | 48 m / mnt |
Cahaya Tinggi: | mesin cnc vmc,mesin penggilingan cnc |
Diimpor 3616 Bola Sekrup 35 Panduan Linear Cara Vertikal Alat Pemesinan CNC V85
Fitur Produk:
1. Sumbu kontrol: X, Y, Z dari tiga koordinat koordinat dan satu spindle
2. Jumlah sumbu: X, Y, Z hubungan tiga sumbu
3. Panel operasi: Keyboard CNC fungsi penuh
4. 10000rpm belt drive spindle merek Taiwan, 12000 / 15000rpm sebagai opsional
5. Impor sekrup bola, cara panduan linier, bantalan, kopling dll
Sistem CNC:
1. Kompensasi: kompensasi backlash, kompensasi kesalahan kuadran, kompensasi panjang pahat dan kompensasi radius pahat, suhu lebih fleksibel (opsional).
2. Fungsi umpan: pemangkasan laju umpan, laju deeding per menit per menit per rotasi, laju umpan, batas akselerasi yang dapat diprogram.
3. Fungsi utama: kecepatan spindle, pemangkasan fungsi spindle override, quasi stop spindle orientasi, batas kecepatan.
4. Proses pengeboran, penggilingan dan membosankan siklus tetap
Pemrograman ukuran metrik / inci
Pemrograman absolut atau tambahan
Program makro
Seleksi pesawat
Benda kerja sistem koordinat Guideway

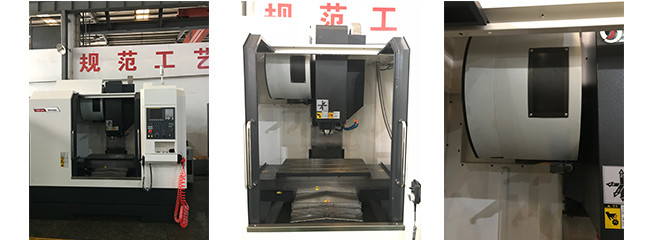

Spesifikasi Pusat Mesin Vertikal V85
Model | Satuan | V85 | ||
Perjalanan | Sumbu X | mm | 800 | |
Sumbu Y | mm | 500 | ||
Sumbu Z | mm | 500 | ||
Jarak antara spindle dan meja | mm | 170-670 | ||
Meja kerja | Ukuran meja | mm | 900 * 450 | |
Maks. Banyak meja | Kg | 500 | ||
Slot T | Pcs - mm-mm | 3-18-130 | ||
Akurasi posisi | Sumbu X / Y / Z | mm | 0,006 / 0,006 / 0,006 | |
Akurasi posisi berulang | Sumbu X / Y / Z | mm | 0,005 / 0,005 / 0,005 | |
Poros | Kecepatan putaran spindle | Rpm | 10000 | |
Lancip spindle | BT40 | |||
Diameter | mm | Φ140 | ||
Model keling | BT40 45 ° | |||
Pakan cepat | Sumbu X / Y / Z | m / mnt | 48/48/48 | |
Memotong pakan | Sumbu X / Y / Z | m / mnt | 15 | |
Majalah alat | Jenis lengan | Ukuran | Alat | 24 |
Waktu penggantian alat (TT) | detik | 2,5-an | ||
Maks. diameter / / panjang / berat alat | mm | 80/250/8 | ||
Diameter pahat maks (tidak ada pahat yang berdekatan) | mm | 150 | ||
Total kapasitas listrik | KVA | 15 | ||
Berat mesin | Kg | 3800 | ||
Dimensi | mm | 2350 * 2100 * 2650 |
Aksesoris standar
Sistem Pengendali Fanuc
Spindle 10000Rpm
24tools alat jenis lengan majalah
Pendingin oli spindle
Penukar panas
Penutup tertutup penuh
Sistem posisi enkoder spindle
Sistem umpan balik encoder dalam tiga sumbu
Sistem pelumasan otomatis
Sistem pneumatik
Antarmuka RS 232
Unit operasi
RS232 Interface + lampu kerja
Alat dan kotak alat
