Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Perjalanan: | 800 * 550 * 700mm | Jarak antara spindel dan meja: | 110-810mm |
|---|---|---|---|
| Kecepatan poros: | 8000rpm | Poros: | 7.5kw BT40 45 ° |
| Pakan cepat: | 24/24 / 18m / menit | MAX LOAD: | 500 kg |
| Akurasi posisi: | 0,006 / 0,006 / 0,008 | Dimensi: | 2750 * 2380 * 2800mm |
| Menyoroti: | Pusat Pemesinan CNC 7.5Kw,Pusat Pemesinan CNC 18m / Min,Mesin CNC Rotary 4 Sumbu |
||

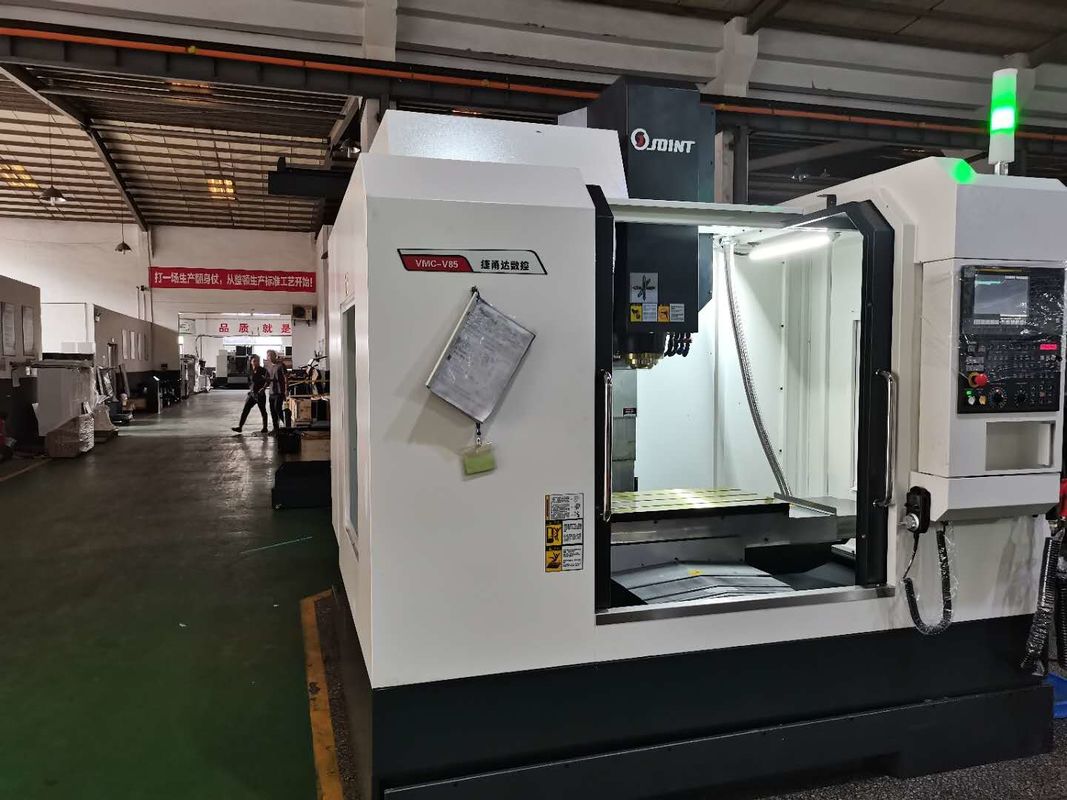

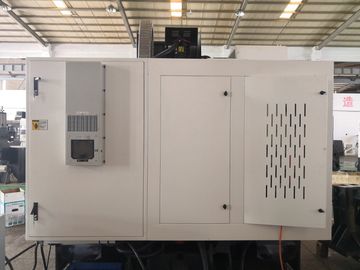

7.5 Kw Power Pusat Pemesinan CNC Tertutup Penuh 4 Rotary Axis
Keunggulan produk:
1. Alat mesin perlindungan eksternal alat mesin menggunakan struktur perlindungan penuh.Ini adalah pengoperasian yang mudah, aman dan andal, dan bentuknya bagus.
2. Rel pemandu dan sekrup bola arah X, Y, Z semuanya menggunakan perangkat pelindung untuk memastikan bahwa sekrup dan pemandu bersih dan akurat.
3. Unit spindel adalah kecepatan tinggi, akurasi tinggi, kekakuan tinggi, dengan daya dukung aksial dan radial yang besar.
4. Pakan arah X, Y, Z mengadopsi loop dalam preloading sekrup bola timah besar dengan mur ganda sehingga kecepatan umpan tinggi.
5. Sumbu Z cocok dengan penyeimbang untuk menjaga keseimbangan, yang memastikan kotak spindel berjalan lancar dan stabil.
6. Model ini cocok untuk kompleks, multi-proses, persyaratan presisi tinggi, kebutuhan untuk berbagai jenis peralatan mesin umum dan berbagai perkakas, perkakas, setelah beberapa penjepitan dan penyesuaian untuk menyelesaikan pemrosesan suku cadang dengan batch yang sesuai.Jenis kotak pemrosesan utama, permukaan lengkung kompleks, bagian berbentuk khusus, pelat, penutup, bagian pelat.Banyak digunakan dalam elektronik, mesin, otomotif, pesawat terbang, dirgantara, perkapalan, pertahanan nasional dan bidang produk lainnya.
Spesifikasi Pusat mesin vertikal VMC857L
| Model | Satuan | VMC-857L | ||
| Perjalanan | Sumbu X. | mm | 800 | |
| Sumbu Y. | mm | 550 | ||
| Sumbu Z. | mm | 700 | ||
| Jarak antara spindel dan meja | mm | 110-810 | ||
| Meja kerja | Ukuran meja | mm | 1000 * 520 | |
| Max.Beban meja | Kg | 500 | ||
| T slot | Pcs － mm-mm | 5-18-90 | ||
| Akurasi posisi | Sumbu X / Y / Z. | mm | 0,006 / 0,006 / 0,008 | |
| Akurasi posisi berulang | Sumbu X / Y / Z. | mm | 0,005 / 0,005 / 0,007 | |
| Poros | Kecepatan putaran spindel | Rpm | 8000 | |
| Spindle lancip | BT40 45 ° | |||
| Diameter | mm | Φ150 | ||
| Pakan cepat | Sumbu X / Y / Z. | m / mnt | 24/24/18 | |
| Pemotongan pakan | Sumbu X / Y / Z. | m / mnt | 10 | |
| Majalah alat | Jenis payung | Ukuran | Alat | 20 |
| Terlalu mengubah waktu (TT) | s | 6 | ||
| Max.diameter / panjang / berat alat | mm | 100/150/8 | ||
| Diameter alat maks (tidak ada alat yang berdekatan) | mm | 180 | ||
| Tipe lengan | Ukuran | Alat | 24 | |
| Waktu penggantian alat (TT) | s | 2.8 | ||
| Max.diameter / / panjang / berat alat | mm | 80/200/8 | ||
| Diameter alat maks (tidak ada alat yang berdekatan) | mm | 150 | ||
| Total kapasitas listrik | KVA | 15 | ||
| Berat mesin |
Kg
|
5400 | ||
|
Dimensi |
mm | 2750 * 2380 * 2600 | ||
Aksesoris standar:
Sistem Pengontrol Fanuc / Mitsubishi
Penutup tertutup penuh
Sistem posisi encoder built-in spindle
Sistem umpan balik encoder dalam tiga sumbu
Sistem pelumasan otomatis
Sistem pneumatik
Antarmuka RS 232
Unit operasi
Bekerja ringan
Kotak alat dan alat
Aksesoris opsional:
Pengontrol Siemens atau sistem pengontrol lainnya
Pendingin oli spindel
Majalah alat jenis payung
Majalah alat tipe lengan
Konveyor otomatis tipe sekrup
Majalah alat tipe rantai
4 Meja putar sumbu
Spindel semprotan cincin
