Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama: | Efisiensi tinggi pusat mesin cnc H86A | perjalanan: | 800/600 / 600mm |
---|---|---|---|
Jarak dari poros ke meja: | 120-720mm | Diameter spindle: | 120mm |
Kecepatan Spindle: | 50-10000rpm | Motor spindle: | 7.5kw |
Pakan cepat: | 48 m / mnt | Memotong pakan: | 15m/min |
Cahaya Tinggi: | mesin penggilingan cnc,pusat penggilingan vertikal |

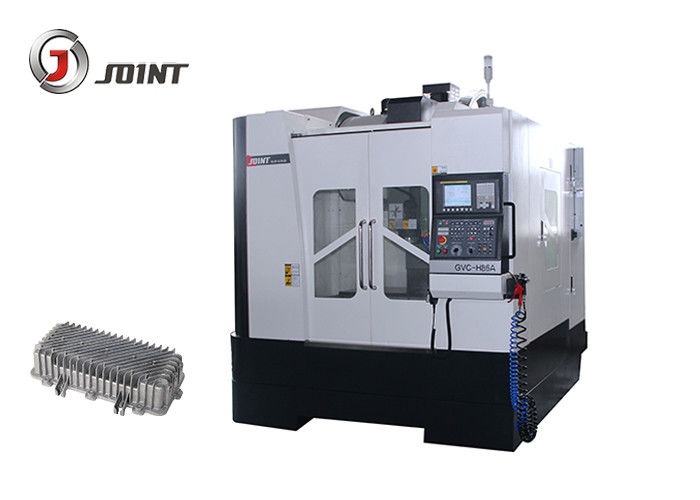

Efisiensi Tinggi 10000rpm 120mm Diameter Pusat Mesin Vertikal Spindle H86A
Detail cepat:
1. Besi cor keseluruhan mengadopsi tipe kotak dan struktur tipe keseluruhan, yang meningkatkan stabilitas pusat mesin. Ringan bagian bergerak mengurangi kelembaman sistem transmisi. Seluruh mesin mengadopsi struktur mesin pemisah air minyak.
2. Pendingin oli impor untuk mendinginkan spindle, meningkatkan masa pakai bearing, menurunkan pengaruh deformasi termal spindle pada pemrosesan.
3. Sekrup bola telah melalui proses pra-peregangan untuk meningkatkan kekakuan bagian transmisi dan menghilangkan pemanjangan sekrup bola yang disebabkan oleh efek tekanan termal, meningkatkan stabilitas presisi mesin.
4. Sumbu Z tanpa desain beban berat, dilengkapi dengan motor servo daya tinggi dengan rem, meningkatkan kemampuan mengemudi sumbu Z untuk bertemu dengan kehalusan permukaan terbaik.
Keunggulan produk:
1. Panduan cara, sekrup bola mengadopsi sistem pelumasan pusat yang dapat menambahkan minyak ke bagian pelumasan untuk mengurangi gesekan dan memastikan semua sisi bergerak halus, meningkatkan presisi bergerak, memastikan kehidupan pelayanan panduan jalan dan sekrup bola.
2. Mesin mengadopsi penutup tertutup sepenuhnya, memastikan keamanan operator, oli pendingin dan chip logam dapat didaur ulang sepenuhnya dan aman, menjaga bengkel bersih.
3. Pusat mesin H86A Vertikal mengadopsi sistem pengontrol Jepang (Mitsubishi atau Fanuc) dan penggerak servo dan motorik tambahannya, yang dapat mewujudkan 3 sumbu kendali cnc. Tingkat pelepasan bahan adalah 1,5 kali dari pusat permesinan pemotongan biasa, yang mempersingkat waktu dan periode pemrosesan bagian, sangat meningkatkan efisiensi produksi. Mesin ini banyak digunakan dalam bidang elektronik, permesinan, mobil, pesawat terbang, aerospace, kapal, industri pertahanan nasional dll.
Spesifikasi Pusat Mesin Vertikal H86A
Model | Satuan | H86A | ||
Perjalanan | Sumbu X | mm | 800 | |
Sumbu Y | mm | 600 | ||
Sumbu Z | mm | 600 | ||
Jarak antara spindle dan meja | mm | 120-720 | ||
Meja kerja | Ukuran meja | mm | 900 * 480 | |
Maks. Banyak meja | Kg | 500 | ||
Slot T | Pcs - mm-mm | 4-18-100 | ||
Akurasi posisi | Sumbu X / Y / Z | mm | 0,006 / 0,006 / 0,006 | |
Akurasi posisi berulang | Sumbu X / Y / Z | mm | 0,005 / 0,005 / 0,005 | |
Poros | Kecepatan putaran spindle | Rpm | 10000 | |
Lancip spindle | BT40 | |||
Diameter | mm | Φ120 | ||
Model keling | BT40 45 ° | |||
Pakan cepat | Sumbu X / Y / Z | m / mnt | 48/48/48 | |
Memotong pakan | Sumbu X / Y / Z | m / mnt | 15 | |
Majalah alat | Jenis lengan | Ukuran | Alat | 24 |
Waktu penggantian alat (TT) | detik | 1.1s | ||
Maks. diameter / / panjang / berat alat | mm | 80/200/8 | ||
Diameter pahat maks (tidak ada pahat yang berdekatan) | mm | 150 | ||
Total kapasitas listrik | KVA | 15 | ||
Berat mesin | Kg | 5500 | ||
Dimensi | mm | 2300 * 3145 * 2800 |
Aksesoris standar:
Sistem Pengontrol Fanuc / Mitsubishi
10000rpm drive langsung spindle, 24 alat jenis lengan alat majalah, penukar panas, pendingin oli spindle
Penutup tertutup penuh
Sistem posisi enkoder spindle
Sistem umpan balik encoder dalam tiga sumbu
Sistem pelumasan otomatis
Sistem pneumatik
Antarmuka RS 232
Unit operasi
Bekerja ringan
Alat dan kotak alat
Aksesoris opsional:
Pengontrol Siemens atau sistem pengontrol lainnya
Tipe konveyor otomatis sekrup
Majalah alat jenis rantai
4 meja putar Axis
Spindle semprotan cincin
