Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Model: | VMC1270L | Jarak antara spindle dan meja: | 87-687mm |
---|---|---|---|
Tingkat cepat: | 20/20/12 m / mnt | Memotong laju gerak makan: | 10 m / mnt |
Akurasi posisi: | 0,008 | gelendong lancip: | BT50 |
Cahaya Tinggi: | vmc cnc mesin penggilingan,mesin cetak cnc |

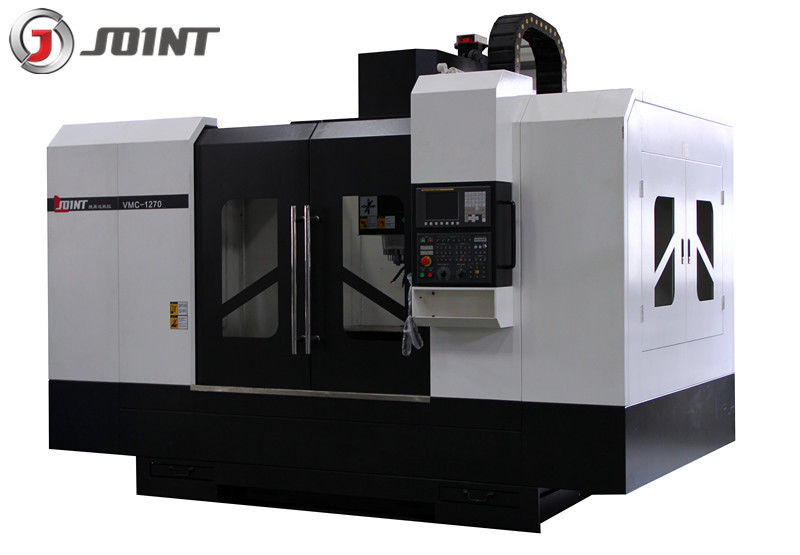

Pusat Mesin Vertikal Akurasi Tinggi Kecepatan Tinggi VMC-1270L
Mesin seri L dirancang berdasarkan pemrosesan cepat dan kaku, yang memberikan jaminan
untuk produksi komponen massal , akurasi pemrosesan, dan efisiensi pemrosesan maksimum, Modular
kombinasi penghilangan chip efisien tinggi, umpan cepat, dan fungsi spindle kecepatan tinggi untuk
memenuhi Pilihan yang dipersonalisasi pelanggan yang berbeda. Bagian-bagian kunci dari mesin mengadopsi impor
bagian atas merek berkualitas tinggi dunia.
1. Basis, blok geser, bangku kerja, kolom vertikal, kotak spindel dan bagian dasar utama lainnya
mengadopsi besi cor kekakuan tinggi.
2. base adalah struktur tipe kotak dengan struktur simetris yang ringkas dan masuk akal yang menjamin
bagian dasar dari kinerja ketahanan lentur dan kekakuan tinggi.
3. Kolom adalah bentang jembatan bentuk A, bersama dengan bed di dalam kisi diperkuat, secara efektif
memastikan kekakuan dan akurasi gaya pemotongan yang kuat dari sumbu Z.
4. Rel panduan X, sumbu Y adalah guideway linier, memiliki kelebihan kecepatan cepat, Hilangkan
creep intermiten, kekakuan tinggi, gesekan rendah, kebisingan rendah, kenaikan suhu rendah dan sebagainya. Menggunakan
pelumasan paksa otomatis, dapat meningkatkan akurasi peralatan mesin.
5. Sumbu Z dicocokkan dengan penyeimbang untuk menjaga keseimbangan, yang memastikan kotak spindel bekerja
lancar dan stabil; Motor penggerak sumbu Z disesuaikan dengan perangkat rem listrik.
6. Untuk pusat pemesinan vertikal tipe rel garis, rel panduan alat mesin berasal dari HIWIN
atau PMI. Basis mesin adalah desain tipe kotak, berkoordinasi dengan kolom span besar, lebih dari itu
lebih luas 40% dari alat mesin tipe lain yang sama, desainnya sesuai dengan prinsip mekanika.
7. Gunakan sekrup bola presisi tinggi bermutu C3 dan bantalan perawatan pra-tarik untuk memastikan
kekakuan dan presisi.
8. Pengecoran alat mesin bermutu tinggi, kualitas tinggi pengecoran abu-abu dengan penuaan
perawatan, memastikan presisi dan memperpanjang masa kerja alat mesin.
9. Sumbu keempat dan konveyor Chip, ukuran alat Renishaw adalah opsional
Model | Satuan | VMC-1270L | ||
Perjalanan | Sumbu X | mm | 1200 | |
Sumbu Y | mm | 700 | ||
Sumbu Z | mm | 600 | ||
Jarak antara spindle dan meja | mm | 87-687 | ||
Meja kerja | Ukuran meja | mm | 1360 * 700 | |
Maks. Banyak meja | Kg | 1000 | ||
Slot T | Pcs - mm-mm | 5-18-122 | ||
Akurasi posisi | Sumbu X / Y / Z | mm | 0,008 / 0,008 / 0,008 | |
Akurasi posisi berulang | Sumbu X / Y / Z | mm | 0,006 / 0,006 / 0,007 | |
Poros | Kecepatan putaran spindle | Rpm | 8000 | |
Lancip spindle | BT50 | |||
Diameter | mm | Φ150 | ||
Model keling | BT40 45 ° | |||
Pakan cepat | Sumbu X / Y / Z | m / mnt | 24/24/18 | |
Memotong pakan | Sumbu X / Y / Z | m / mnt | 10 | |
Majalah alat | Jenis payung | Ukuran | Alat | 20 |
Terlalu mengubah waktu (TT) | Detik | 6 | ||
Maks. diameter / panjang / berat alat | mm | 100/200/8 | ||
Diameter pahat maks (tidak ada pahat yang berdekatan) | mm | 180 | ||
Jenis lengan | Ukuran | Alat | 24 | |
Waktu penggantian alat (TT) | detik | 3,5s | ||
Maks. diameter / / panjang / berat alat | mm | 80/200/8 | ||
Diameter pahat maks (tidak ada pahat yang berdekatan) | mm | 150 | ||
Total kapasitas listrik | KVA | 35 | ||
Berat mesin | Kg | 9100 | ||
Dimensi | mm | 3560 * 3300 * 3300 |
Aksesoris standar | |
Sistem Pengontrol Fanuc / Mitsubishi | Sistem pneumatik |
Penutup tertutup penuh | Antarmuka RS 232 |
Sistem posisi enkoder spindle | Unit operasi |
Sistem umpan balik encoder dalam tiga sumbu | Bekerja ringan |
Sistem pelumasan otomatis | Alat dan kotak alat |
Aksesori opsional | |
Pengontrol Siemens atau sistem pengontrol lainnya | Tipe konveyor otomatis sekrup |
Pendingin oli spindle | Majalah alat jenis rantai |
Majalah alat tipe payung | 4 meja putar Axis |
Majalah jenis alat lengan | Spindle semprotan cincin |
