Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Perjalanan sumbu X / Y / Z.: | 800/500/500 | Beban maksimal meja kerja: | 500KGS |
---|---|---|---|
T slot: | 3-18-130 | Kecepatan putaran spindel: | Koneksi sabuk 10000 (koneksi langsung 12000 / 15000rpm) |
Majalah alat: | Majalah alat standar 24T | Akurasi pemosisian sumbu X / Y / Z.: | 0,006 / 0,006 / 0,006mm |
Cahaya Tinggi: | Pusat Pemesinan CNC Spindle Belt,Pusat Pemesinan CNC 10000rpm,Pusat Pemesinan Vertikal 7.5KW |
900 * 450 meja kerja BT40 7.5KW spindle hidung pendek Koneksi sabuk 10000rpm pusat mesin CNC
Keunggulan produk:
1. Seluruh penutup mesin: Penutup mesin yang tertutup penuh yang pandangannya bagus dan untuk pengoperasian yang nyaman dan aman.
2. Panduan cara penutup: arah X, Y, Z semuanya menggunakan perangkat pelindung untuk memastikan bahwa sekrup dan pemandu bersih dan akurat.
3.Cara panduan linier adots tiga sumbu, dengan karakteristik kekakuan tinggi, kinerja abrasi yang kuat, dan akurasi tinggi yang menjamin stabilitas mesin.
4. V85 dapat menambahkan meja putar menjadi mesin 4 sumbu untuk memproses cetakan yang lebih kompleks.
4. Sangat cocok untuk persyaratan kompleks, multi-proses, presisi tinggi, kebutuhan berbagai jenis peralatan mesin umum dan berbagai perkakas, perkakas, setelah beberapa penjepitan dan penyesuaian untuk menyelesaikan pemrosesan bagian-bagian dengan batch yang sesuai.
GAMBARAN:

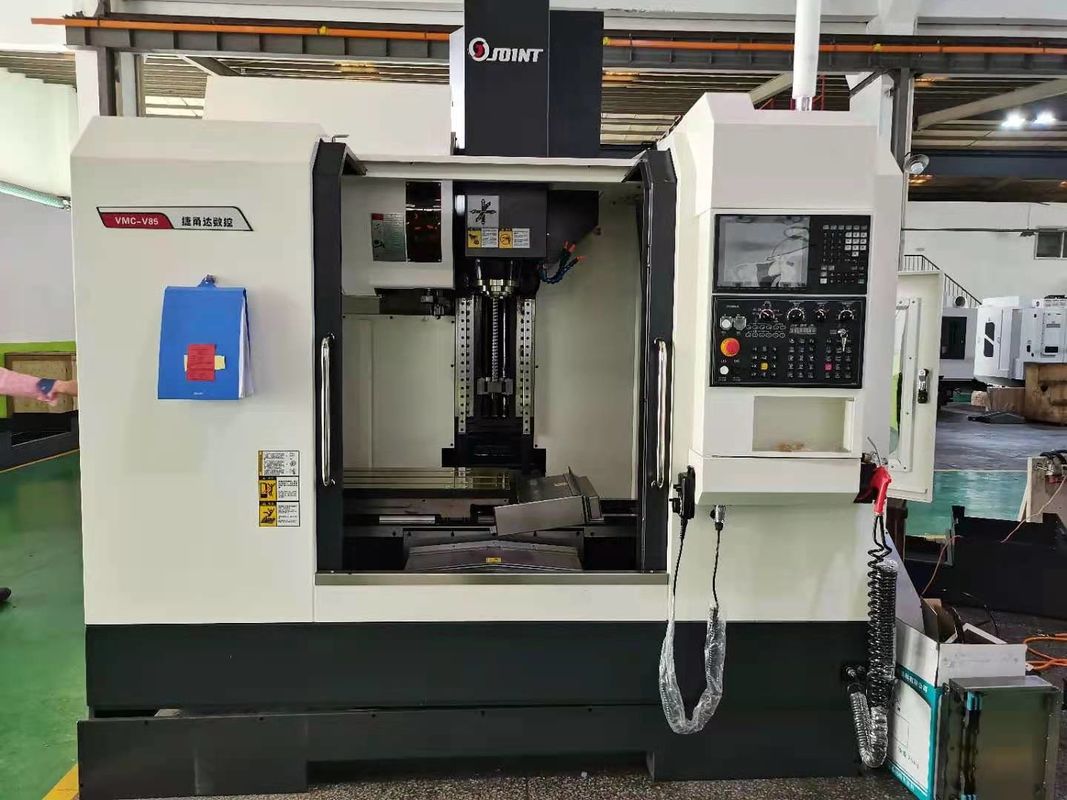

Spesifikasi Pusat mesin vertikal VMC-V85
Model | Satuan | VMC-V85 | ||
Perjalanan | Sumbu X. | mm | 800 | |
Sumbu Y. | mm | 500 | ||
Sumbu Z. | mm | 500 | ||
Jarak antara spindel dan meja | mm | 170-670 / 120-620 | ||
Meja kerja | Ukuran meja | mm | 900 * 450 | |
Max.Beban meja | Kg | 500 | ||
T slot | Pcs - mm-mm | 3-18-130 | ||
Akurasi posisi | Sumbu X / Y / Z. | mm | 0,006 / 0,006 / 0,006 | |
Akurasi posisi berulang | Sumbu X / Y / Z. | mm | 0,005 / 0,005 / 0,005 | |
Poros | Kecepatan putaran spindel | Rpm | 10000/12000/15000 | |
Spindle lancip | BT40 | |||
Diameter | mm | Φ140 | ||
Model keling | BT40 45 ° | |||
Gerakan cepat | Sumbu X / Y / Z. | m / menit | 48/48/48 | |
Pemotongan pakan | Sumbu X / Y / Z. | m / menit | 15 | |
Majalah alat | Jenis payung | Ukuran | Alat | 20 |
Terlalu mengubah waktu (TT) | Detik | 6 | ||
Max.diameter / panjang / berat alat | mm | 100/150/8 | ||
Diameter alat maks (tidak ada alat yang berdekatan) | mm | 180 | ||
Tipe lengan | Ukuran | Alat | 24 | |
Waktu penggantian alat (TT) | detik | 2.8 dtk | ||
Max.diameter / / panjang / berat alat | mm | 80/200/8 | ||
Diameter alat maks (tidak ada alat yang berdekatan) | mm | 150 | ||
Total kapasitas listrik | KVA | 15 | ||
Berat mesin |
Kg
|
4200 | ||
Dimensi | mm | 2450 * 2535 * 2660 |
Aksesoris standar:
Sistem Pengontrol Fanuc / Mitsubishi / Syntech;Penutup tertutup penuh;Sistem posisi encoder spindel;Sistem umpan balik encoder dalam tiga sumbu
Sistem pelumasan otomatis;Sistem pneumatik;Antarmuka RS232;Unit tangan;Majalah alat 24T;pendingin oli spindel;Penukar panas; Bekerja ringan;Kotak perkakas dan perkakas serta asesori optiomal lainnya, seperti konveyor chip tipe rantai
Aksesoris opsional:
1. Pengontrol Siemens atau sistem pengontrol lainnya
2. Konveyor otomatis tipe rantai
3. Spindel semprotan cincin
4. Spindel BBT
5. Spndle 15000rpm
Kontak Person: sales
